　　某工厂现有大量老旧仪表设备，广泛应用于压力、温度、流量、液位等工艺参数的监测环节。这些仪表大多仅支持RS485串口通信，采用ModbusRTU协议，而信息化系统（如SCADA、MES）主要支持Modbus TCP协议，二者之间无法直接通信。若是逐一将老旧的Modbus RTU仪表替换为新的Modbus TCP仪表，不仅成本高、耗时长，且十分容易影响生产。

　　因此，工厂亟需一套高可靠、易部署的协议转换方案，将Modbus RTU转换为Modbus TCP，实现数据集中采集、实时监控与历史追溯。对此，物通博联（WideIOT）提供低成本、易部署、高性能的工业物联网解决方案。

　　温度控制器（RS485，Modbus RTU）：当前温度、设定温度、加热状态等

　　流量计（RS485，Modbus RTU）：瞬时流量、累计流量、报警信号等

　　上述仪表分布在不同工艺区域，通信接口未占用，具备通过RS485总线接入网关的条件。

　　现场老旧仪表通过RS485总线串联接入，采用Modbus RTU协议进行数据通信。由于仪表数量较多，需合理规划上网结构，确保通信稳定。

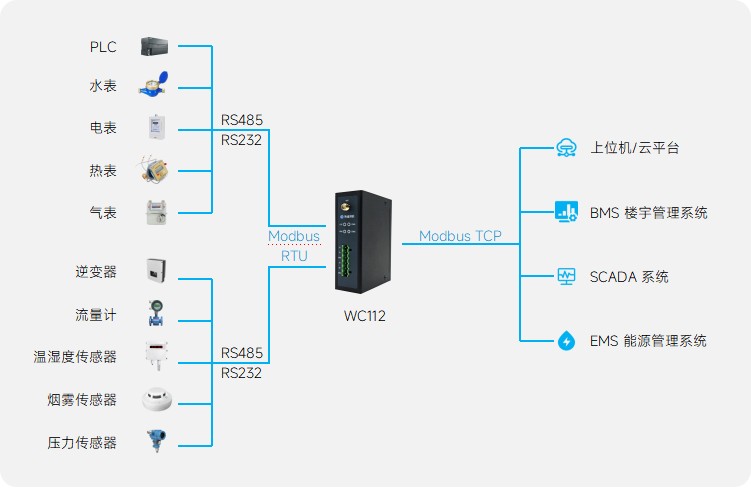

　　部署协议转换网关WC112接入各类老旧仪表，实现Modbus RTU到Modbus TCP的协议转换。本地项目选用WiFi上网方案，即插即用、无需布线. 平台层

　　上位机系统（如SCADA或MES）通过Modbus TCP协议接收网关上报的数据，进行实时解析、存储与展示。系统可实现仪表数据可视化、报警管理、趋势分析、报表统计等功能，为运维人员提供全面的数据支持。

　　网关实时采集各老旧仪表的Modbus RTU数据，并转换为Modbus TCP协议上传至上位机，确保数据格式统一、通信稳定，解决协议不兼容问题。

　　上位机系统可实时显示各仪表的压力、温度、流量、液位等关键参数，支持历史曲线回放与多维度对比分析，提升运维效率与管理水平。

　　系统支持对仪表参数设置上下限阈值，一旦触发异常，自动生成报警信息并推送至微信、短信、邮件等渠道，支持与PLC联动控制，提升响应速度。

　　网关支持远程配置、固件升级、日志调取等功能，减少现场维护频次。通过设备维护快线，工程师可远程调试设备参数，提升运维效率，降低人力成本。

　　系统可将采集数据对接至MES或数据中台，支持与生产工艺、设备台账等系统联动，实现数据驱动的工艺优化与设备健康管理，助力工厂数字化转型。 6. 低成本的设备联网方案

　　相较于更换仪表的方案，WC112单台即可实现多台Modbus RTU设备转换为Modbus TCP，并支持/WiFi/以太网等上网功能，灵活适应本地网络上网需求。
